ElSistema de prueba de envejecimiento de módulos fotovoltaicos multicanal para exterioresEs una plataforma de pruebas fotovoltaicas de alto rendimiento diseñada para la monitorización del rendimiento exterior a largo plazo y la evaluación de la fiabilidad de los módulos solares. El sistema es especialmente adecuado para tecnologías fotovoltaicas emergentes como...células solares de perovskita, células solares en tándem y módulos fotovoltaicos de película delgada, donde la validación real al aire libre es fundamental para el desarrollo del producto y la evaluación de la estabilidad.
El sistema integra una unidad de pruebas eléctricas multicanal, un sistema de conmutación de relés, módulos de monitorización ambiental, hardware de adquisición de datos y un software de control inteligente en una solución completa para pruebas en exteriores. Al permitir la prueba simultánea de múltiples muestras fotovoltaicas bajo condiciones reales de luz solar, el sistema mejora considerablemente la eficiencia de las pruebas, a la vez que garantiza una alta consistencia y repetibilidad de los datos.
A diferencia de las plataformas de pruebas de laboratorio convencionales, que se basan únicamente en simuladores solares, este sistema opera directamente en entornos naturales exteriores. Monitorea continuamente el rendimiento real de generación de energía de los dispositivos fotovoltaicos, a la vez que registra condiciones ambientales como...temperatura, humedad e irradiancia solar, lo que permite a los investigadores correlacionar el rendimiento del dispositivo con factores de estrés ambiental reales.

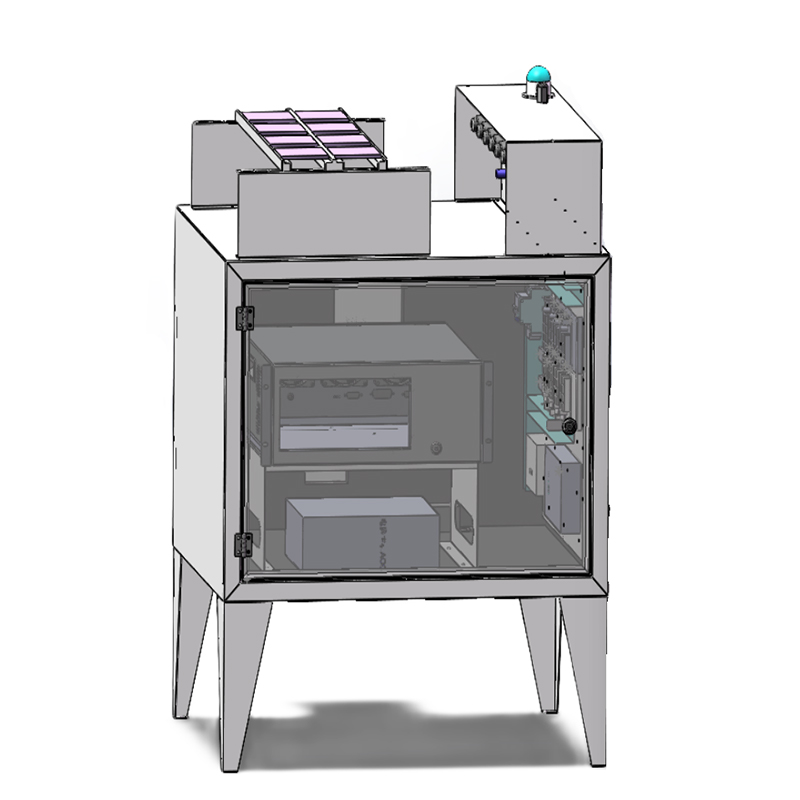

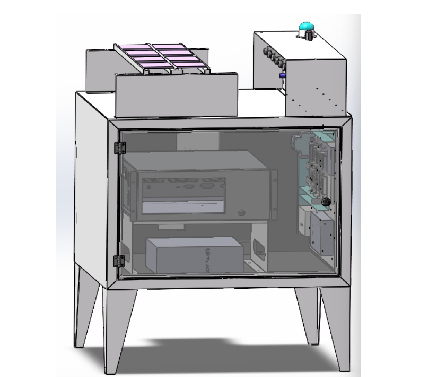

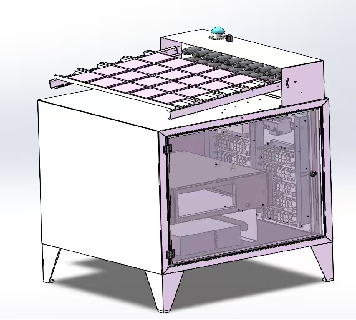

El sistema adopta unArquitectura dual que consta de un gabinete de pruebas para exteriores y una estación de trabajo de monitoreo para interioresEsta estructura permite a los operadores realizar pruebas de estabilidad a largo plazo en condiciones exteriores mientras monitorean de forma remota el progreso de las pruebas, revisan datos y administran las operaciones del sistema desde una computadora interior.
El sistema adopta una arquitectura de pruebas multicanal de alta eficiencia que permite la prueba simultánea de múltiples módulos fotovoltaicos. En la configuración estándar, el sistema proporciona8 canales de prueba independientes, y cada canal admiteescaneo de relé de 8 puntos, lo que permite monitorear una gran cantidad de muestras en un solo experimento.
Este diseño aumenta significativamente el rendimiento de las pruebas y acorta los ciclos experimentales, lo que hace que el sistema sea ideal para la selección de materiales fotovoltaicos, la comparación de módulos y los estudios de confiabilidad.
| Artículo | Especificación |
|---|---|
| Canales de prueba | 8 canales |
| Puntos por canal | 8 puntos |
| Rango de voltaje | 1–18 V |
| Rango actual | 5 μA – 1 A |
| Precisión de la medición | 0,1% |
| Potencia máxima del canal | 10 W por canal |

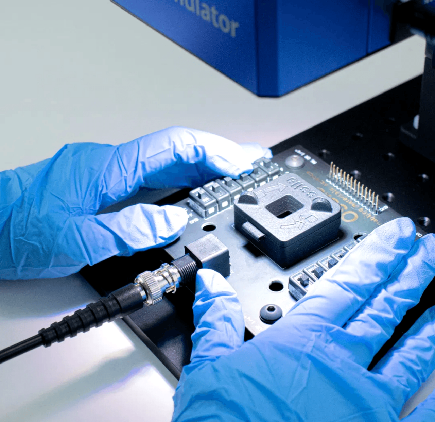

La plataforma admite ambospequeños dispositivos fotovoltaicos y minimódulos, y es compatible conSustrato de vidrio y células solares de película delgada flexibles.
| Artículo | Especificación |
|---|---|
| Tipo de material | Células solares de vidrio o de película delgada flexible |
| Rango de espesor | 1–7,0 mm |
| Dispositivo de tamaño pequeño | ≤25×25 mm |
| Tamaño del módulo | ≤150×150 mm |
| Tipo de accesorio | Configuración personalizada de caja o cable conductor de 8 posiciones |
El sistema admite la totalidadCaracterización IV y seguimiento MPPTBajo luz solar natural. Dispone de múltiples modos de escaneo, incluyendo escaneo frontal, escaneo inverso y métodos de ajuste multipunto.
Cada canal puede funcionar independientemente, lo que permite estrategias de prueba flexibles para diferentes dispositivos fotovoltaicos dentro del mismo experimento.
| Algoritmo | Función |
|---|---|
| Perturbar y observar (P&O) | Seguimiento MPPT estándar |
| Conductancia incremental | Seguimiento dinámico de alta precisión |
| Método de voltaje constante | Verificación del punto de operación fijo |
| Tipo de datos |
|---|
| Lux |
| Vocabulario |
| Isc |
| Factor de llenado |
| Eficiencia de conversión |
| Máxima potencia |
| Corriente máxima |
| Voltaje máximo |
| Resistencia en serie |
| Resistencia de derivación |
Estos parámetros permiten a los investigadores evaluar con precisión el rendimiento de los dispositivos fotovoltaicos y monitorear las tendencias de degradación durante experimentos de envejecimiento al aire libre a largo plazo.

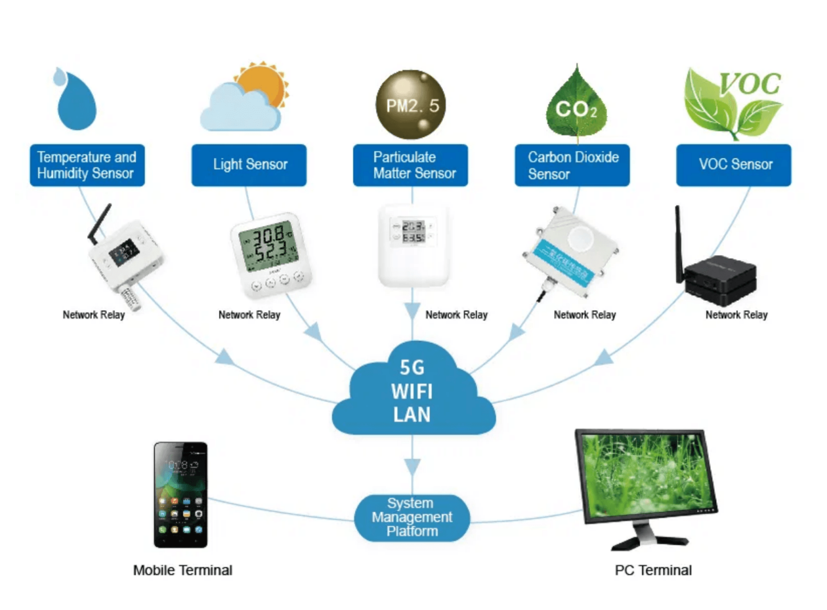

Para garantizar una correlación precisa entre el rendimiento fotovoltaico y las condiciones ambientales, el sistema integra un subsistema de monitoreo ambiental integral.

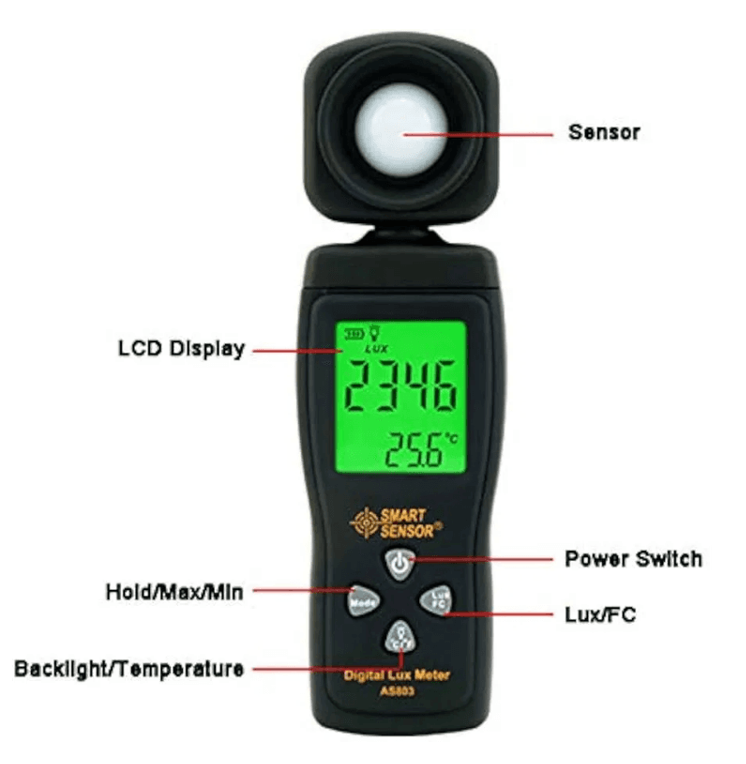

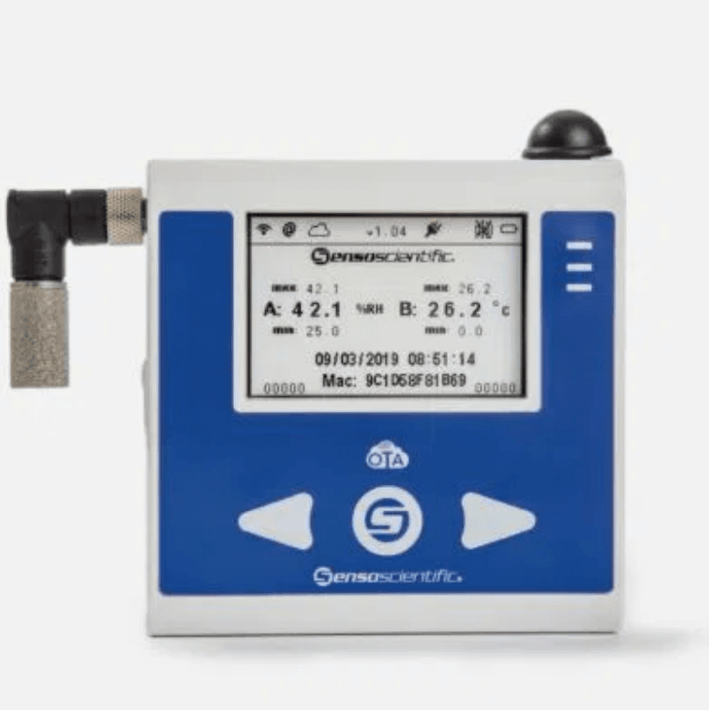

Variables ambientales clave comotemperatura, humedad e irradiancia solarSe registran continuamente durante las pruebas. Estos datos ayudan a los investigadores a comprender mejor el impacto del estrés ambiental en la degradación de los módulos fotovoltaicos.
| Parámetro | Especificación |
|---|---|
| Monitoreo de temperatura | 4 canales |
| Rango de temperatura | -40°C a 100°C |
| Precisión de la temperatura | 0,1 °C |
| Rango de humedad | 5–100% de humedad relativa |
| Precisión de la humedad | 0,1% de humedad relativa |
| Rango de iluminancia | 0–200.000 Lux |
| Precisión de la irradiancia | 0,1 W/m² |
| Frecuencia de muestreo | 5–10 minutos |
El sistema puede mostrar curvas ambientales en tiempo real y calcular valores de irradiancia acumulada, que son esenciales para el análisis del envejecimiento fotovoltaico a largo plazo.

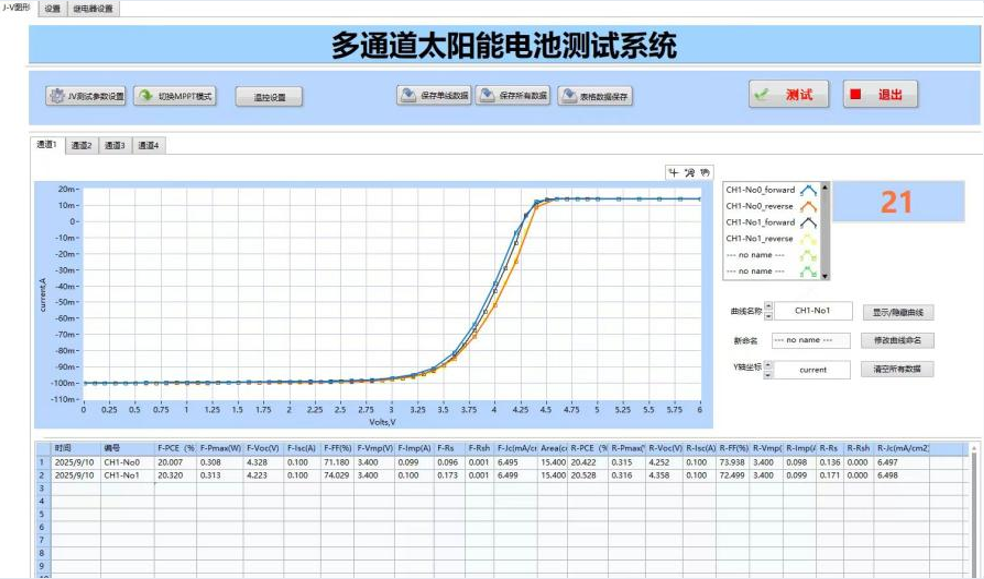

El sistema está equipado con una plataforma de software inteligente, desarrollada específicamente para pruebas fotovoltaicas en exteriores. El software admite flujos de trabajo de pruebas automatizados, monitorización en tiempo real y almacenamiento de datos a largo plazo.
| Función | Descripción |
|---|---|
| Prueba IV multicanal | Escaneo continuo y pruebas programadas |
| Seguimiento MPPT multicanal | Monitoreo de energía en tiempo real |
| Monitoreo de temperatura | Visualización de curvas en tiempo real |
| Almacenamiento automático de datos | Guardado temporizado y denominación automática |
| Monitoreo remoto | Supervisión de puestos de trabajo en interiores |
| Exportación de datos | Admite exportación de canales independientes o fusionados |
| Sistema de alarma | Advertencia automática de estado anormal |
El sistema soportaFuncionamiento continuo las 24 horas, lo que lo hace ideal para pruebas de envejecimiento al aire libre a largo plazo y estudios de evaluación de confiabilidad.
El sistema soporta8 canales × 8 puntos de prueba, permitiendo hasta64 puestos de pruebaEn un solo ciclo de prueba, esto mejora considerablemente la eficiencia de las pruebas para el desarrollo de materiales fotovoltaicos y la comparación de módulos.
Al realizar pruebas directamente bajo la luz solar natural, el sistema proporciona datos realistas sobre el rendimiento fotovoltaico que reflejan con mayor precisión las condiciones reales de funcionamiento en el campo.
La conmutación automatizada de relés, la adquisición de datos y la monitorización remota permiten realizar pruebas sin supervisión, lo que reduce los requisitos de mano de obra y mejora la confiabilidad de los datos.
Tanto el hardware como el software están diseñados con una arquitectura modular, lo que permite personalizar la configuración del sistema según las diferentes necesidades de investigación.
El producto incluye12 meses de garantía,mantenimiento de por vida,Respuesta en 24 horas, ySoporte rápido de servicio en sitio.
El sistema de prueba de envejecimiento de módulos fotovoltaicos multicanal para exteriores se utiliza ampliamente en:
Monitoreo del rendimiento de la generación de energía fotovoltaica en exteriores
Selección de material para células solares de perovskita
Pruebas de fiabilidad de módulos fotovoltaicos
Estudios de estabilidad y degradación a largo plazo
Validación de dispositivos fotovoltaicos de película delgada y flexibles
Laboratorios universitarios e institutos de investigación fotovoltaica
Líneas de producción piloto y centros de I+D industrial
