El sistema de prueba MPPT fotovoltaico multicanal para condiciones de baja iluminación está diseñado para proyectos de procesamiento láser industrial que requieren un control estable del haz, repetibilidad del proceso e integración fiable con los requisitos de producción. Para la selección de una línea de producción láser de perovskita, los compradores deben comparar el tipo de material, la precisión del procesamiento, el nivel de automatización, el rendimiento, el acceso para el mantenimiento y el soporte posventa antes de confirmar la configuración final del equipo.
Las soluciones láser relacionadas incluyen:Equipo de grabado láser fotovoltaico de película delgada totalmente automático,Sistema de prueba de estado estacionario para módulos fotovoltaicos multicanal,Sistema de prueba de envejecimiento de módulos fotovoltaicos multicanal para exterioresEstas referencias internas ayudan a los usuarios a comparar sistemas similares y a navegar de forma natural entre las páginas de equipos de limpieza, corte, marcado, soldadura y láser fotovoltaico.
ElSistema de prueba fotovoltaico multicanal con seguimiento de trayectoria de máxima potencia (MPPT) para condiciones de baja luminosidad.es una plataforma de prueba fotovoltaica de alta precisión diseñada específicamente para evaluar el rendimiento de las células solares en entornos de baja luminosidad. El sistema es particularmente adecuado paracélulas fotovoltaicas de película delgada, células solares de perovskita y tecnologías fotovoltaicas emergentes utilizadas en electrónica de consumo, hogares inteligentes y dispositivos portátiles..
A diferencia de los equipos de prueba fotovoltaicos convencionales diseñados para condiciones de irradiancia solar estándar, este sistema se centra en la medición precisa de dispositivos fotovoltaicos que operan bajoentornos con poca iluminación, como iluminación interior, luz difusa y condiciones de luz solar débil.Estos escenarios de prueba son fundamentales para evaluar el rendimiento fotovoltaico en aplicaciones como la electrónica portátil, los dispositivos del Internet de las cosas y los sistemas de captación de energía en interiores.
El sistema integra unPlataforma de prueba de medidores de fuente multicanal, sistema de conmutación de relés, módulos de monitoreo ambiental, hardware de adquisición de datos y software de prueba inteligente.en una solución de prueba compacta. Con hasta19 canales de prueba independientes, cada uno apoyandoMedición cíclica de 8 puntosEl sistema aumenta significativamente la capacidad de procesamiento de las pruebas y permite a los investigadores evaluar un gran número de muestras simultáneamente.
Al combinar mediciones eléctricas de alta precisión, monitorización ambiental en tiempo real y gestión automatizada de datos, el sistema proporciona una herramienta potente para la investigación de materiales fotovoltaicos, la optimización de dispositivos y el análisis de estabilidad en condiciones de baja luminosidad.

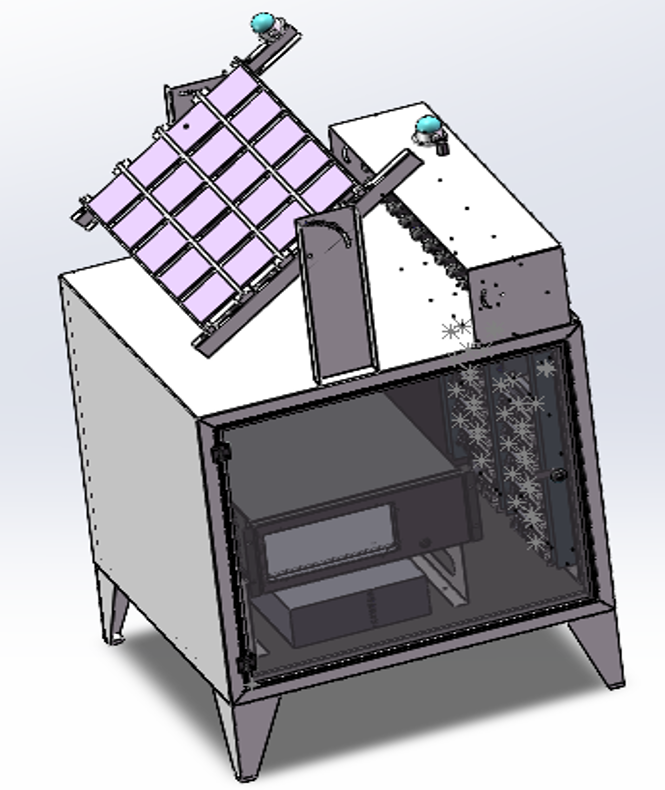

El sistema adopta una arquitectura de prueba multicanal altamente integrada, capaz de realizar múltiples pruebas fotovoltaicas simultáneamente. Cada canal funciona de forma independiente y admite la conmutación cíclica de relés, lo que permite probar automáticamente múltiples puntos de medición.
| Parámetro | Especificación |
|---|---|
| Canales de prueba | 19 canales (personalizables) |
| Puntos por canal | 8 puntos |
| Rango de voltaje | 1-20V |
| Rango actual | 5 μA – 1 A |
| Precisión de la medición | 0,1% |
| Potencia máxima del canal | 20 W |
Este diseño permiteexperimentos de cribado de alto rendimiento, permitiendo hasta152 puntos de pruebaque se cubrirá en un solo ciclo de pruebas.
El sistema proporciona capacidades integrales para realizar pruebas eléctricas fotovoltaicas, incluyendo la medición de la curva I-V y el seguimiento MPPT.
| Función | Descripción |
|---|---|
| Escaneo hacia adelante | Caracterización estándar IV |
| Escaneo inverso | Evaluación de la histéresis |
| Ajuste de 9 puntos | Ajuste preciso de curvas |
| Exploración intravenosa dinámica | Modo de escaneo personalizable |
Cada canal se puede configurar de forma independiente, lo que permite analizar diferentes muestras bajo diferentes condiciones experimentales.
| Algoritmo | Función |
|---|---|
| Perturbación y Observación (P&O) | Seguimiento MPPT estándar |
| Conductancia incremental (IncCond) | Seguimiento dinámico de alta precisión |
| Método de voltaje constante | Verificación del punto de operación estable |
Estos algoritmos permiten al sistema rastrear elPunto de máxima potencia en tiempo real, lo que garantiza una medición precisa incluso para dispositivos fotovoltaicos con un comportamiento dinámico complejo.
| Parámetros |
|---|
| Lux |
| Voz |
| Isc |
| Factor de llenado |
| PCE |
| Pmax |
| Imax |
| Vmax |
| Resistencia en serie |
| Resistencia de derivación |

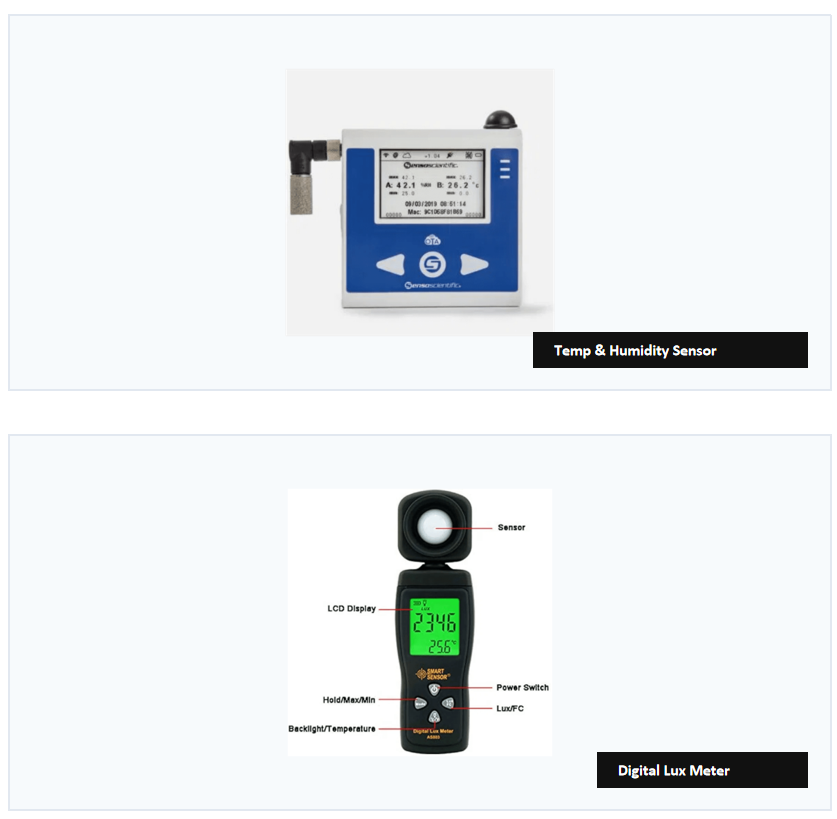

Para garantizar una correlación precisa entre el rendimiento fotovoltaico y las condiciones ambientales, el sistema incluye módulos integrados de monitorización ambiental.
| Parámetro | Especificación |
|---|---|
| Monitoreo de temperatura | 4 canales |
| Rango de temperatura | -40°C – 100°C |
| Precisión de la temperatura | 0,1 °C |
| Rango de humedad | 5 – 100 % de humedad relativa |
| Precisión de la humedad | ±2 % de humedad relativa |
| Rango de iluminancia | 0 – 200.000 lux |
| Precisión de la iluminancia | ±4% |
El sistema registra continuamente los parámetros ambientales y calcula automáticamente la irradiancia acumulada, proporcionando un contexto ambiental fiable para el análisis del rendimiento fotovoltaico.

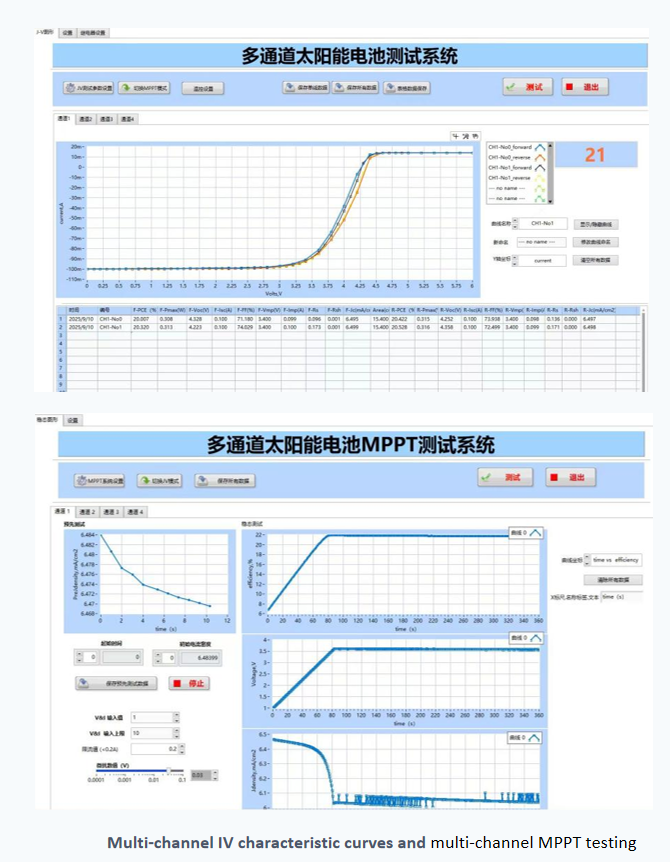

El sistema está equipado con una plataforma de software totalmente integrada, diseñada específicamente para pruebas fotovoltaicas multicanal. El software admite flujos de trabajo de prueba automatizados, monitorización en tiempo real y almacenamiento de datos a largo plazo.
| Función | Descripción |
|---|---|
| Pruebas intravenosas multicanal | Escaneo continuo automatizado |
| Seguimiento MPPT | Seguimiento de potencia máxima en tiempo real |
| Monitoreo de la curva de temperatura | Monitoreo ambiental en tiempo real |
| Almacenamiento de datos | Nomenclatura automática y guardado programado |
| Monitoreo remoto | Supervisión informática en interiores |
| Exportación de datos | Permite un análisis de datos más exhaustivo. |
| Sistema de alarma | Alerta automática de estado anormal |

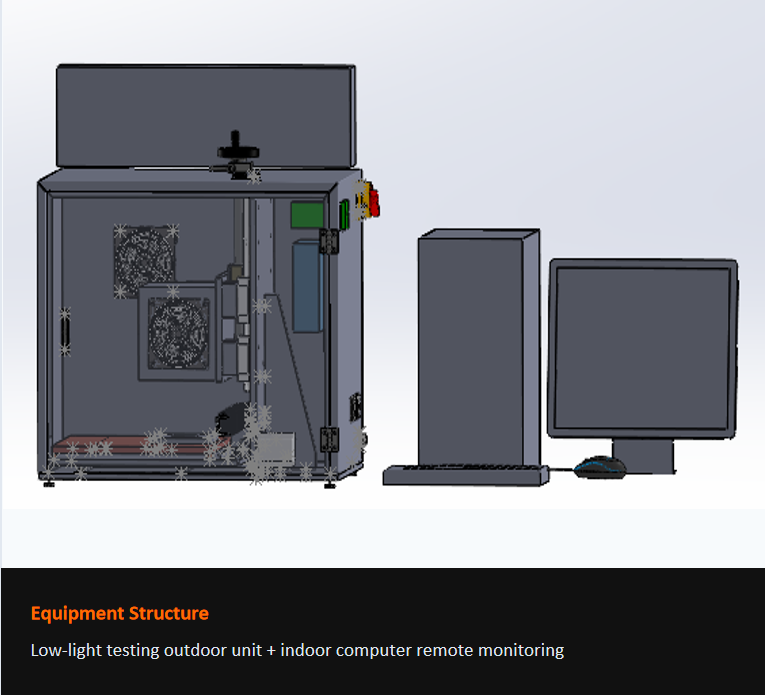

El sistema admiteMonitorización remota y funcionamiento sin supervisiónlo que lo hace ideal para experimentos de estabilidad fotovoltaica a largo plazo.
El sistema admite19 canales independientes con 8 puntos de conmutación por canal.lo que permite analizar simultáneamente un gran número de muestras fotovoltaicas.
La plataforma está optimizada para probar dispositivos fotovoltaicos que funcionan en condiciones de baja iluminación, proporcionando una caracterización eléctrica precisa incluso a niveles de irradiancia muy bajos.
Los flujos de trabajo de pruebas automatizadas, combinados con la conmutación de relés y el control inteligente por software, permiten que el sistema funcione de forma continua sin intervención manual.
Múltiples algoritmos de seguimiento MPPT garantizan un seguimiento preciso de la potencia máxima para dispositivos fotovoltaicos con características eléctricas complejas.
Tanto el hardware como el software adoptan arquitecturas modulares, lo que permite configuraciones personalizadas basadas en los requisitos específicos de la investigación.
El sistema de prueba PV IV+MPPT multicanal de baja luminosidad se utiliza ampliamente en:
Investigación sobre células solares de perovskita
Desarrollo de dispositivos fotovoltaicos de película delgada
Estudios sobre la generación de energía fotovoltaica en interiores
Dispositivos electrónicos de consumo para la recolección de energía
Sistemas fotovoltaicos inteligentes para el hogar
Dispositivos fotovoltaicos portátiles
Laboratorios universitarios e institutos de investigación fotovoltaica
Centros industriales de I+D para tecnologías fotovoltaicas emergentes
| Categoría | Especificación |
|---|---|
| Modelo de producto | LL-MCTA-19T |
| Canales de prueba | 19 canales |
| Puntos por canal | 8 puntos |
| Rango de voltaje | 1-20V |
| Rango actual | 5 μA – 1 A |
| Precisión de la medición | 0,1% |
| Potencia máxima del canal | 20 W |
| Monitoreo de temperatura | -40 – 100 °C |
| Monitoreo de la humedad | 5 – 100 % de humedad relativa |
| Monitoreo de la iluminancia | 0 – 200000 Lux |
| Fuente de alimentación | 220 V CA / 50 Hz |
